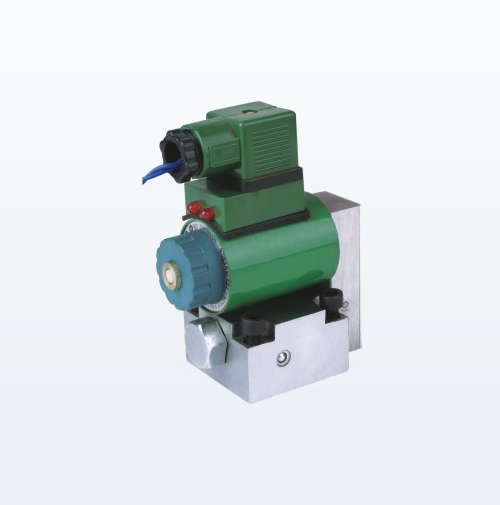

1.產品概述

　　本型球式電磁換向閥是依據國外資料研制而成。主要用于二通插裝閥液壓系統中實現無泄漏先導控制，在滿足壓降—流量特性要求時也可作為其他執行機構的方向控制元件。

　　本型球式電磁換向閥主要由電磁鐵和換向閥組成，通過杠桿連接將電磁鐵輸出的推力放大，并通過推桿推動閥芯，實現換向。閥芯采用優質高精度鋼球，無軸向密封長度，換向過程中不存在液壓力造成的徑向卡緊，因而換向可靠且響應快。根據此閥的結構特點及材質的選用，使它廣泛適用于以礦物油、乳化液、高水基液體、甚至是氣體介質的控制系統中。

　　本型球式電磁換向閥采用卸荷型結構，能自動平衡系統工作介質壓力變化對閥芯軸向作用力的影響，使閥口保持恒定密封力的密封狀態。本型球式電磁換向閥有二位三通。

　　2.型號說明

　　※ 23 QD F6 ※ / ※ E24

　?、?② ③ ④ ⑤   ⑥ ⑦

　?、?工作介質：省略—礦物油 W—乳化液或高水基液體

　?、?23一二位三通

　?、?名稱代號：球式電磁換向閥

　?、?公稱通徑：6.10MM

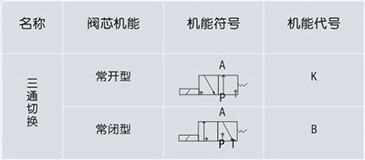

　　⑤ 機能代號：K—常開、B—常閉

　?、?壓力等級：315-31.5Mpa;200-20Mpa

　?、?額定工作電壓：24VDC;220VAC

　　3.技術參數

　　公稱壓力：31.5MPa或20MPa

　　適用介質：礦物油、乳化液或高水基液體

　　介質溫度：-15℃~65℃

　　介持粘度：10~350cSt

　　過濾精度：≤25μ

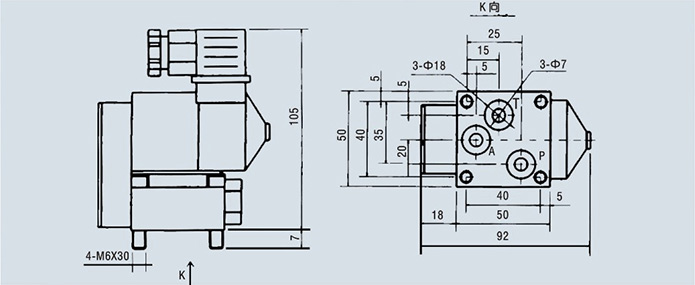

　　4.外形尺寸

　　二位三通球式電磁換向閥※23QDFF6※/※ E24

　　5.訂貨說明

　?、?nbsp;訂貨時須寫明型號代號全稱，如：通徑6mm，工作壓力31.5Mpa，工作電壓24VDC，二位三通常開式電磁換向閥(工作介質為礦物油)23QDF6K/315E24

　?、?nbsp;如對此球式電磁換向閥由特殊要求時，請同本企業商洽。

　?、?nbsp;本企業保留設計更改權，對修改不另行通知。
