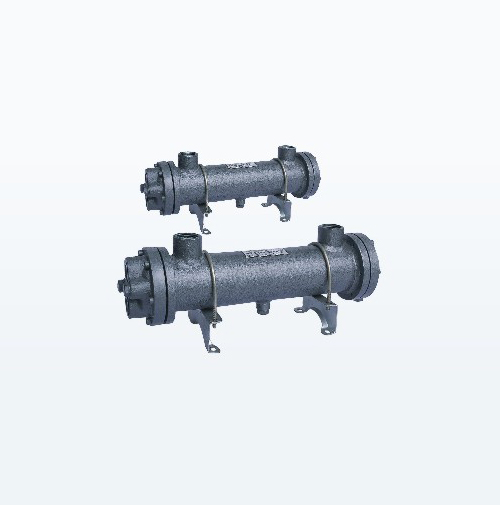

1.產品概述
GLC系列是按國外資料研制而成的新型高效列管式油冷卻器,適用于冶金、礦山、化工、電力、機床、輕工、塑料凳行業的液壓潤滑系統,將其工作介質冷卻到規定的溫度。
列管式油冷卻器由殼體、前蓋、后蓋、冷卻芯等組成。冷卻芯有換熱管、固定管板、浮動管板、拆流板、支撐桿組成。換熱管采用紫銅翅片管,管束一端固定,一端浮動,因而有效的避免因熱膨脹而起的結構故障。冷卻管可以從殼體中抽出,便于檢查,清洗 維修。
本款型號的列管式油冷卻器具有體積小、重量輕、結構新穎,換熱效果顯著等特點,性能達到國外同類產品的水平。
2.型號說明
GL C ※ _ ※ / ※ ※
?、?② ③ ④ ⑤ ⑥
?、倜Q代號:列管式油冷卻器
②換熱器結構:C—翅片管
?、墼O(shè)計序號:1-6
(進出水口:螺紋式;進出油口:法蘭或螺紋式)
?、芄Q冷卻面積:0.4-90m2
?、輭毫Φ燃墸?.6,1,1.6Mpa
?、捱B接方式:省略—螺紋連接
F—法蘭連接
3.技術參數
型號 | 冷卻面積 (m2) | 工作壓力 (Mpa) | 工作溫度 (℃) | 壓力損失 (Mpa) | 油水流量比 | 介質粘度 厘沲) m-6m2/s | 換熱系數 W/m2K | |
油側 | 水側 | |||||||
GLC1 | 0.4~1.2 | 0.6~1.6 | ≤100 | ≤0.1 | ≤0.05 | 1:1左右 | 10~50 | ≥3350 |
GLC2 | 1.3~3.5 | |||||||
GLC3 | 4~11 | |||||||
GLC4 | 13~27 | |||||||
GLC5 | 30~54 | |||||||
GLC6 | 55~90 |

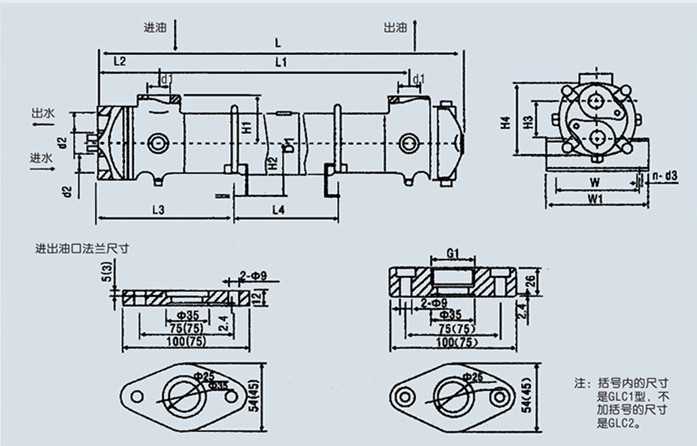

4.外形尺寸
型號 | 基本尺寸 | 油流量范圍 (L/min) | 重量 (kg) | ||||||||||||||
L | L1 | L2 | L3 | L4 | W | W1 | H1 | H2 | H3 | H4 | D1 | d1 | D2 | n-d3 | |||
GLC1-0.4 | 370 | 240 | 67 | 115 | 145 | 102 | 132 | 60 | 68 | 52 | 92 | 78 | G1 (DN25) | G3/4 (DN25) | 4-12 | 10-35 | 10 |
GLC1-0.6 | 540 | 405 | 310 | 25-60 | 13 | ||||||||||||
GLC1-0.8 | 660 | 532 | 435 | 35-60 | 15 | ||||||||||||
GLC1-1 | 810 | 665 | 570 | 60-75 | 17 | ||||||||||||
GLC1-1.2 | 940 | 805 | 715 | 60-85 | 19 | ||||||||||||
GLC2-1.3 | 560 | 375 | 98 | 172 | 225 | 145 | 175 | 85 | 93 | 78 | 137 | 120 | G1 (DN25) | G1 (DN25) | 4-12 | 30-85 | 21 |
GLC2-1.7 | 690 | 500 | 350 | 30-113 | 26 | ||||||||||||
GLC2-2.1 | 820 | 635 | 485 | 30-113 | 29 | ||||||||||||
GLC2-2.6 | 960 | 775 | 630 | 35-125 | 33 | ||||||||||||
GLC2-3 | 1110 | 925 | 780 | 35-125 | 37 | ||||||||||||
GLC2-3.5 | 1270 | 1085 | 935 | 40-150 | 41 | ||||||||||||
GLC3-4 | 840 | 570 | 152 | 245 | 380 | 170 | 210 | 125 | 158 | 110 | 238 | 168 | G11/2 (DN36) | G11/4 (DN25) | 4-15 | 35-170 | 57 |
GLC3-5 | 990 | 720 | 530 | 35-190 | 70 | ||||||||||||
GLC3-6 | 1140 | 870 | 680 | 40-220 | 83 | ||||||||||||
GLC3-7 | 1310 | 1040 | 850 | 45-240 | 90 | ||||||||||||
GLC3-8 | 1470 | 1200 | 1010 | G2 (DN50) | G11/2 (DN36) | 50-280 | 96 | ||||||||||
GLC3-9 | 1630 | 1360 | 1170 | 50-290 | 105 | ||||||||||||
GLC3-10 | 1800 | 1530 | 1340 | 60-320 | 110 | ||||||||||||
GLC3-11 | 1980 | 1710 | 1520 | 60-350 | 118 | ||||||||||||
GLC4-13 | 1340 | 985 | 197 | 318 | 745 | 270 | 320 | 160 | 208 | 140 | 305 | 219 | G2 (DN50) | G2 (DN50) | 4-Φ19 | 50-300 | 152 |
GLC4-15 | 1500 | 1145 | 905 | 50-320 | 164 | ||||||||||||
GLC4-17 | 1660 | 1305 | 1065 | 60-350 | 175 | ||||||||||||
GLC4-19 | 1830 | 1475 | 1235 | 60-400 | 188 | ||||||||||||
GLC4-21 | 2010 | 1655 | 1415 | 70-430 | 200 | ||||||||||||
GLC4-23 | 2180 | 1825 | 1585 | 70-450 | 213 | ||||||||||||
GLC4-25 | 2360 | 2005 | 1765 | 80-480 | 225 | ||||||||||||
GLC4-27 | 2530 | 2175 | 1935 | 80-520 | 238 | ||||||||||||
GLC5-30 | 1932 | 1570 | 202 | 327 | 1320 | 280 | 320 | 200 | 234 | 180 | 355 | 273 | G21/2 (DN65) | G2 (DN50) | 4-Φ23 | 150-650 | 255 |
GLC5-34 | 2152 | 1790 | 1540 | 150-700 | 280 | ||||||||||||
GLC5-37 | 2322 | 1960 | 1710 | 200-800 | 298 | ||||||||||||
GLC5-41 | 2542 | 2180 | 1930 | 200-850 | 322 | ||||||||||||
GLC5-44 | 2712 | 2350 | 2100 | 250-900 | 340 | ||||||||||||
GLC5-48 | 2872 | 2510 | 2260 | 250-950 | 357 | ||||||||||||
GLC5-51 | 3090 | 2730 | 2480 | 300-1000 | 380 | ||||||||||||
GLC5-54 | 3262 | 2900 | 2650 | 300-1100 | 398 | ||||||||||||
GLC6-55 | 2272 | 1860 | 227 | 362 | 1590 | 300 | 390 | 230 | 284 | 200 | 410 | 325 | G3 (DN65) | G21/2 (DN65) | 4-Φ23 | 350-1150 | 418 |
GLC6-60 | 2452 | 2040 | 1770 | 350-1200 | 442 | ||||||||||||
GLC6-65 | 2632 | 2220 | 1950 | 400-1250 | 469 | ||||||||||||
GLC6-70 | 2812 | 2400 | 2130 | 400-1300 | 498 | ||||||||||||
GLC6-75 | 2992 | 2580 | 2310 | 500-1350 | 525 | ||||||||||||
GLC6-80 | 3172 | 2760 | 2490 | 500-1400 | 550 | ||||||||||||
GLC6-85 | 3352 | 2940 | 2670 | 600-1500 | 575 | ||||||||||||
GLC6-90 | 3532 | 3120 | 2850 | 600-1600 | 602 |
5.注意事項
?、佥^臟的介質通過冷卻器之前,應該有濾清器。
②最好安裝在一個單獨的有循環回路內,因(尾端)壓力較小。
?、酃ぷ鲿r,兩個循環回路均需排氣,以達到高效率,避免回路出現銹蝕。
?、芟冉油ɡ浣橘|(zhì),后接通熱介質,避免產生較大的熱壓力。
?、荼焕鋮s介質壓力應大于冷卻介質。
?、蘩鋮s水通常采用淡水,(用海水冷卻時需要特殊訂貨)。
?、咭ㄆ谂艢?,并隔一段時間進行清洗。
?、嘣诤浼竟?jié),且冷卻器不在工作的情況下,必須將水放盡,以免凍裂。
6.訂貨說明
?、儆嗀洉r須寫明型號代號全稱,如:工作壓力1Mpa,冷卻面積4m2的列管式油冷卻器:GCL3-4/1。
?、谌鐚Υ死鋮s器有特殊要求時,請向本企業商洽。
③本企業保留設計更改權,對修改不另行通知。
