1.產品概述
CPU箱式充氮工具由鋁合金工具箱、帶有壓力表的多功能充氣閥體、耐震不銹鋼壓力表、1.5米長的微型高壓軟管、維修蓄能器用的勾行鈑手、給國內外蓄能器充氣互換的接頭等。
2.型號說明
CPU _ ※ _ ※
?、?② ③
?、?名稱代號:充氮工具
?、?壓力等級:10、20、31.5Mpa
?、?與蓄能器的連接尺寸

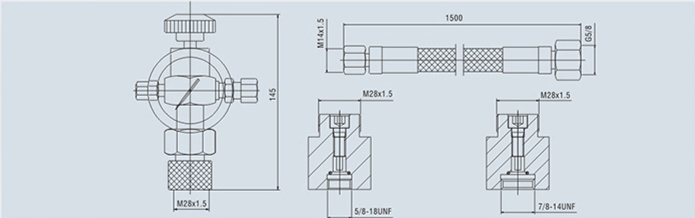

3.外形尺寸
4.技術參數
型號 | 公稱壓力 (Mpa) | 耐震壓力表 | 膠管規格 | 與蓄能器連接尺寸 (mm) | 應用蓄能器 | |
刻度等級 (Mpa) | 精度等級 (Mpa) | (內徑×長度) | ||||
CPU—16 | 10 | 0~16 | 1.5 | Φ4×1.5m | M27×1.5 | 隔離式蓄能器 |
M28×1.5 | ||||||
CPU—25 | 20 | 0~25 | M14×1.5 | 國標蓄能器 | ||
5/16"UNF | 囊式、活塞式蓄能器 | |||||
CPU—40 | 31.5 | 0~40 | 5/8"UNF | |||
7/8"UNF |
5.訂貨說明
1.訂貨時須寫明型號代號全稱,如:工作壓力為20Mpa〈PN《31.5Mpa的箱式充氣工具:CPU—40接口螺紋7/8”UNF(標準膠管長度為1500mm)
2.如對充氣工具還有特殊要求時,請向本企業商洽。
3.本企業保留設計更改權,對修改不另行通知。
