1.產品概述
蓄能器截止閥是液壓一囊式蓄能器的附件之一,主要作安全斷流和卸荷用,對維修和更換也提供了便利性。主閥部分結構為液壓平衡錐閥式,具有操縱力矩小、密封可靠等特點。根據連接方式來分,蓄能器截止閥有直通式、直角式和三通式螺紋連接三種。XJF型蓄能器截止閥是朝日液壓依據國外資料自主研制而成的高品質蓄能器用截止閥,其主閥芯為液壓平衡錐閥式,此閥專為蓄能器的拆卸設計了排放油口,可替代進口蓄能器截止閥。
2.功能特點
用以實現蓄能器與系統之間的通斷、卸壓放油等功能,同時可保持系統中的壓力調定值。具體原理如下:當壓力超過調定值時,截止閥開啟,防止系統過載。特別對于裝于封閉系統中的蓄能器,截止閥能夠防止外負荷的突然加壓所造成系統的危害,因此更是不可缺少。。
3.型號說明
XJF _ ※ / ※
?、? ② ③
?、?名稱代號:蓄能器截止閥
② 公稱通徑:10、20、32、40、50mm
?、?排放口通徑:10mm
4.技術參數
公稱壓力:10~31.5Mpa
適用介質:礦物油、水-乙二醇和乳化液
介質穩定:-10℃~+93℃

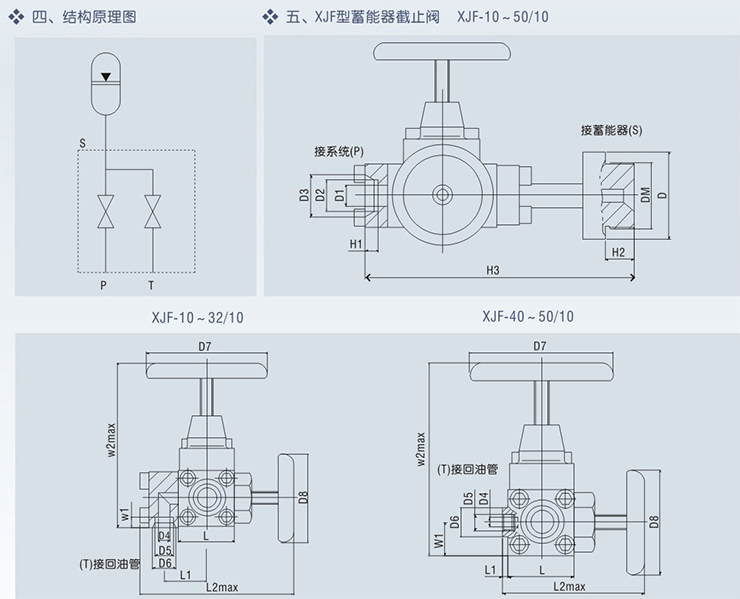

5.結構原理
型號 | 公稱通徑 (mm) | 公稱壓力 (mm) | 排放口通徑 (mm) | 基本尺寸 (mm) | |||||||||||||||||
L | L1 | L2 | W1 | W2 | H1 | H2 | H3 | D | D1 | D2 | D3 | ||||||||||
XJF-10/10 | 10 | 10 20 31.5 | 10 | 58 | 44 | 163 | 10 | 170 | 10 | 20 | 226 | 60 | 10 | 17.8 | 27 | ||||||
XJF-20/10 | 20 | 58 | 44 | 163 | 10 | 170 | 10 | 20 | 226 | 60 | 20 | 28.5 | 38 | ||||||||
XJF-32/10 | 32 | 76 | 53 | 190 | 12 | 225 | 16 | 26 | 283 | 80 | 32 | 43 | 55 | ||||||||
XJF-40/10 | 40 | 92 | 8 | 207 | 46 | 250 | 16 | 26 | 275 | 80 | 40 | 51 | 62 | ||||||||
XJF-50/10 | 50 | 100 | 10 | 210 | 50 | 280 | 16 | 38 | 316 | 90 | 50 | 61 | 65 | ||||||||
型號 | 基本尺寸 (mm) | 適用蓄能器型號 | 重量 (Kg) | ||||||||||||||||||
D4 | D5 | D6 | D7 | D8 | DM | ||||||||||||||||
XJF-10/10 | 12 | 18 | 24 | 125 | 92 | M42×2 | NXQ-1.6~10/※-L-A | 7 | |||||||||||||
XJF-20/10 | 12 | 18 | 24 | 125 | 92 | M42×2 | 7 | ||||||||||||||
XJF-32/10 | 12 | 18 | 24 | 155 | 107 | M60×2 | NXQ-1.6~100※-L-A | 13 | |||||||||||||
XJF-40/10 | 12 | M22×1.5 | 40 | 155 | 107 | M60×2 | 16 | ||||||||||||||
XJF-50/10 | 12 | M22×1.5 | 40 | 155 | 107 | M72×2 | 25 |
6.常見故障
?、?內漏:可能原因是雜質在密封面上,這樣只要用煤油清洗就行;如果是密封面損壞的話,就需要專業人員加工處理了。
② 外漏:一般造成外漏的原因是填料損壞了,這時只要換填料就好了,注意適當壓緊填料。
7.訂貨說明
?、?nbsp;訂貨時須寫明型號代號全稱,如:工作壓力為31.5Mpa,通徑為32mm的蓄能器截止閥:XJF-32/10;
② 如對此截止閥還有特殊要求時,請向我公司商洽;
?、?nbsp;本企業保留設計更改權,對修改恕不另行通知。
