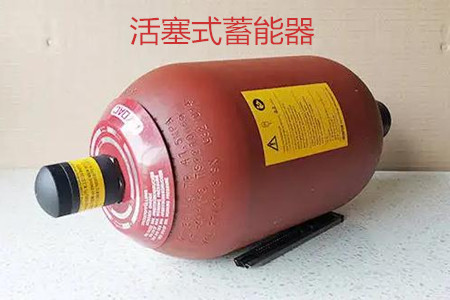

1.產品概述
活塞式蓄能器屬于液壓隔離式蓄能器的一種,是液壓系統中重要的輔助元件,在輔助電源、吸收脈動、降低噪聲、緊急動力源、吸收液壓沖擊等方面有著非常顯著的作用。
2.工作原理
活塞式蓄能器的工作原理和液氣隔離式蓄能器一樣,主要利用了氣體和液體的壓縮性,在氣壓大的時候,將液體的壓力轉換氣體內能,而當氣壓下降的時候,將氣體內能釋放而對外做功。其中,蓄能器利用活塞將氣體和液體隔開,由于活塞和筒狀蓄能器內壁之間是密封關系,降低了液體的氧化可能性。
3.型號參數
?、?名稱代號:活塞式蓄能器
② 連接方式:L-螺紋連接 F-法蘭連接
?、?公稱容量:0.49-250L
④ 壓力等級:10、20、31.5Mpa
?、?適用介質:H油液-礦物油、液壓油氣體-氮氣
4.內部結構及外形尺寸
活塞式蓄能器結構主要由活塞(鑄鐵、鍛鋼、鑄鋼或鋁合金等材料制成)、缸筒、端蓋(油口端與氮氣端)三大主體構成,其中固定在缸筒兩端有油側連接法蘭和氣側連接法蘭。在油側連接法蘭上設有油孔,而氣側連接法蘭則上設有充氣嘴。而活塞的兩端各設有一單向閥,沿軸向則有導向帶溝槽、儲油槽、密封溝槽、儲氣槽和導向帶溝槽。
5.技術規格
型號(Model) | 公稱壓力(MPa) | 公稱容積(L) | 基本尺寸 | 重量(Kg) | |||
ΦD | M | ΦD1 | L | ||||
HXQ-※-0.22/※-※-※ | 10~99 | 0.22 | 63 | M22×1.5 | 35 | 225 | 9.5 |
HXQ-※-0.49/※-※-※ | 0.49 | 310 | 10.9 | ||||
HXQ-※-1/※-※-※ | 1 | 470 | 13.8 | ||||
HXQ-※-2/※-※-※ | 2 | 800 | 19.8 | ||||
HXQ-※-0.49/※-※-※ | 0.49 | 65 | M27×1.5 | 35 | 280 | - | |
HXQ-※-1/※-※-※ | 1 | 430 | - | ||||
HXQ-※-1/※-※-※ | 1 | 80 | 380 | 19.4 | |||
HXQ-※-2/※-※-※ | 2 | 580 | 24.3 | ||||
HXQ-※-2.5/※-※-※ | 2.5 | 121/127 | M42×2 | 50 | 530 | 36.5 | |
HXQ-※-3.5/※-※-※ | 3.5 | 660 | 41.4 | ||||
HXQ-※-5/※-※-※ | 5 | 850 | 48.6 | ||||
HXQ-※-6/※-※-※ | 6 | 975 | 53.4 | ||||
HXQ-※-7.5/※-※-※ | 7.5 | 1170 | 60.7 | ||||
HXQ-※-2/※-※-※ | 10~35 | 2 | 125 | M42×2 | 50 | 350 | 35 |
HXQ-※-4/※-※-※ | 4 | 465 | |||||
HXQ-※-5/※-※-※ | 5 | 590 | 50 | ||||
HXQ-※-10/※-※-※ | 10~35 | 10 | 180 | M60×2 | 70 | 655 | 86.8 |
HXQ-※-16/※-※-※ | 16 | 890 | 140.4 | ||||
HXQ-※-20/※-※-※ | 20 | 1050 | 155.8 | ||||
HXQ-※-25/※-※-※ | 25 | 1250 | 175 | ||||
HXQ-※-32/※-※-※ | 32 | 1520 | 200.9 | ||||
HXQ-※-35/※-※-※ | 35 | 1645 | 213.9 | ||||
HXQ-※-40/※-※-※ | 40 | 1800 | 227.7 | ||||
HXQ-※-45/※-※-※ | 45 | 2030 | 249.8 | ||||
HXQ-※-50/※-※-※ | 50 | 2235 | 270 | ||||
HXQ-※-8/※-※-※ | 20 | 8 | 195 | M60×2 | 70 | 550 | - |
HXQ-※-10/※-※-※ | 10 | 615 | - | ||||
HXQ-※-20/※-※-※ | 20 | 950 | - | ||||
HXQ-※-32/※-※-※ | 32 | 1350 | - | ||||
HXQ-※-40/※-※-※ | 40 | 1620 | - | ||||
HXQ-※-50/※-※-※ | 50 | 1955 | - | ||||
HXQ-※-20/※-※-※ | 10~35 | 20 | 220 | M60×2 | 70 | 850 | 179 |
HXQ-※-32/※-※-※ | 32 | 1165 | 223 | ||||
HXQ-※-40/※-※-※ | 40 | 1380 | 253 | ||||
HXQ-※-50/※-※-※ | 50 | 1640 | 290 | ||||
HXQ-※-60/※-※-※ | 60 | 1905 | 327 | ||||
HXQ-※-80/※-※-※ | 80 | 2430 | 400 | ||||
HXQ-※-40/※-※-※ | 10~35 | 40 | 250 | M60×2 | 70 | 1250 | 299 |
HXQ-※-50/※-※-※ | 50 | 1410 | 334 | ||||
HXQ-※-60/※-※-※ | 60 | 1615 | 368 | ||||
HXQ-※-80/※-※-※ | 80 | 2020 | 435 | ||||
HXQ-※-100/※-※-※ | 100 | 2430 | 503 | ||||
HXQ-※-120/※-※-※ | 120 | 2840 | 572 | ||||
HXQ-※-100/※-※-※ | 10~35 | 100 | 350 | M72×2 | 80 | 1560 | 836 |
HXQ-※-120/※-※-※ | 120 | 1770 | 912 | ||||
HXQ-※-130/※-※-※ | 130 | 1870 | 948 | ||||
HXQ-※-150/※-※-※ | 150 | 2080 | 1025 | ||||
HXQ-※-200/※-※-※ | 200 | 2600 | 1113 | ||||
HXQ-※-215※-※-※ | 215 | 2700 | 1171 | ||||
HXQ-※-130/※-※-※ | 10~35 | 130 | 400 | M72×2 | 80 | 1620 | 1136 |
HXQ-※-150/※-※-※ | 150 | 1780 | 1206 | ||||
HXQ-※-180/※-※-※ | 180 | 2020 | 1310 | ||||
HXQ-※-200/※-※-※ | 200 | 2180 | 1379 | ||||
HXQ-※-250/※-※-※ | 250 | 2570 | 1548 | ||||
HXQ-※-300/※-※-※ | 300 | 2965 | 1823 | ||||
HXQ-※-350/※-※-※ | 350 | 3370 | 1896 |
注:1Mpa=10bar=10.2kg/cm2
因容積50L產品有兩種不同系列,故在型號-欄加“a”以示區別。
6.訂貨說明
?、?訂貨時須寫明型號代號全稱,如:工作壓力20Mpa,公稱容量50L,直徑為Φ219螺紋連接的活塞蓄能器HXQ-※-50/20-H。
② 若對蓄能器有特殊要求時,請同我公司商洽。
?、?我公司保留設計更改權,對修改恕不另行通知。
