1.產品概述
充氮車CDZ-D1型適用于NXQ系列液壓囊式蓄能器、液壓活塞式蓄能器、液壓隔膜式蓄能器(包括進口蓄能器)及其它高壓容器充裝、增壓氮氣的專用增壓裝置。
2.型號說明
CDZ _ ※ _ D1 _ ※L
?、? ② ③ ④
① 名稱代號:充氮車
?、?壓力等級:25、35Mpa
③ 換向方式:電磁換向式
?、?充氣容積:1.6L、2.5L、4L
3.工作原理
本款型號的充氮車由液壓系統、氣路系統和電路系統等組成,當壓力油液通過電磁換向閥進入增壓缸內,推動活塞運動時,進入到增壓缸內的氮氣開始增壓且經單向閥、充氣工具入蓄能器(或高壓容器內)。并通過限位開關的作用,使活塞作上下反復運動,使氮氣增壓到所需的工作壓力時,即自動停機。

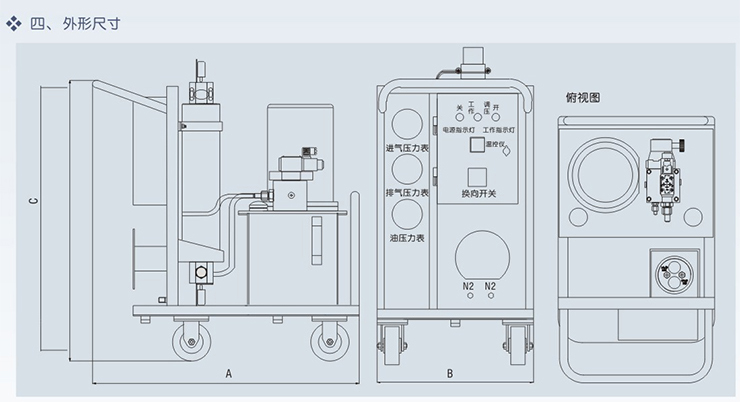

4.外形尺寸

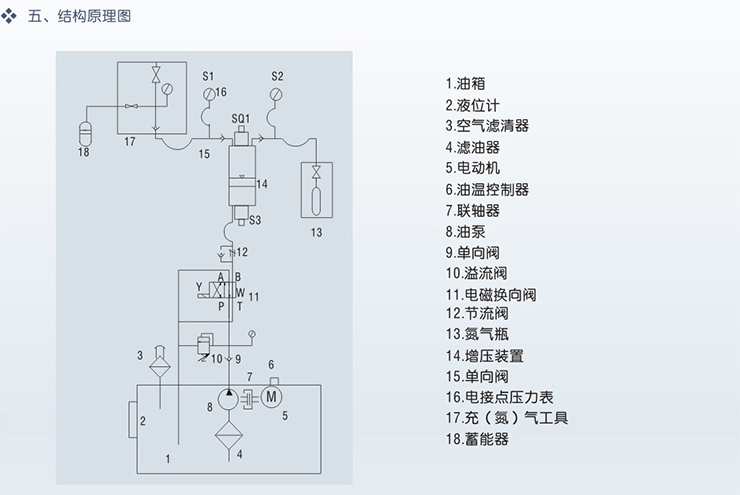

5.結構原理
6.技術參數
型號 | 輸入壓力 | 最高輸入壓力 (Mpa) | 油泵 | 充氣裝置容積 (L) | 電源 | A (mm) | B (mm) | C (mm) | 重量 (Kg) | |
壓力 (Mpa) | 流量 (L) | |||||||||
CDZ-25D1-1.6L | 3~13.5 | 25 | 31.5 | 3.75 | 1.6 | 3相380V 50HZ | 890 | 520 | 950 | 240 |
CDZ-25D1-2.5L | 7.5 | 2.5 | 890 | 520 | 950 | 245 | ||||
CDZ-25D1-4.0L | 15 | 4 | 1200 | 640 | 1200 | 300 | ||||
CDZ-32D1-1.6L | 35 | 50 | 2.68 | 1.6 | 890 | 460 | 950 | 240 | ||
CDZ-32D1-2.5L | 5.37 | 2.5 | 890 | 520 | 950 | 245 | ||||
CDZ-32D1-4.0L | 10.74 | 4 | 1200 | 640 | 1200 | 300 |
7.訂貨說明
?、?訂貨時須寫明產品的型號代號全稱,如:工作壓力為25Mpa,充氣裝置容量為2.5L,電磁換向式的充氮車:CDZ-25D1-2.5L
?、?若對充氮小車還有特殊要求時,請向本企業商洽。
?、?本企業保留設計更改權,對修改不另行通知。
