1.產品概述
CDZs-D1型充氮小車是適用于液壓活塞式蓄能器、囊式蓄能器、隔膜式蓄能器(包括進口產品)及其他高壓容器充入、增壓氮氣的專用增壓裝置。
2.型號說明
CDZs _ ※ _ D1 _ ※L
① ② ③ ④
?、?名稱代號:充氮小車
?、?壓力等級:25、35Mpa
?、?換向方式:電磁換向式
?、?充氣容積:1.6L、2.5L、4L
3.工作原理
本款充氮車由液壓系統、氣路系統、和電路系統等組成。當壓力油液通過電磁換向閥進入增壓缸內,推動活塞運動時,進入到增壓缸內的氮氣開始增壓且經單向閥、充氣工具進入蓄能器(或高壓容器)內,并通過限位開關的作用,使活塞作上下反復運動,使氮氣增壓到設定所需的工作壓力時,即自行停機。

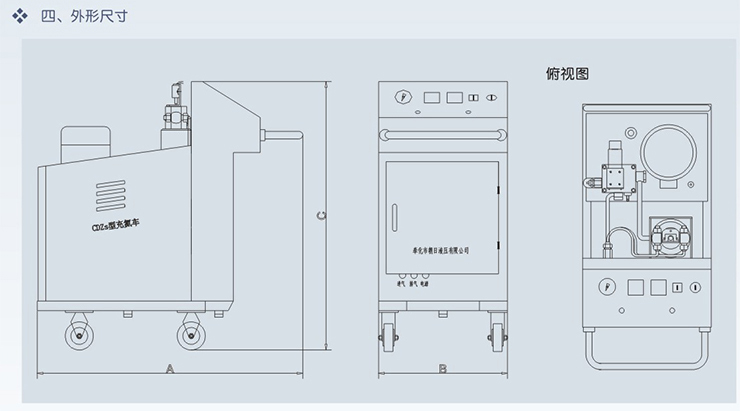

4.外形尺寸

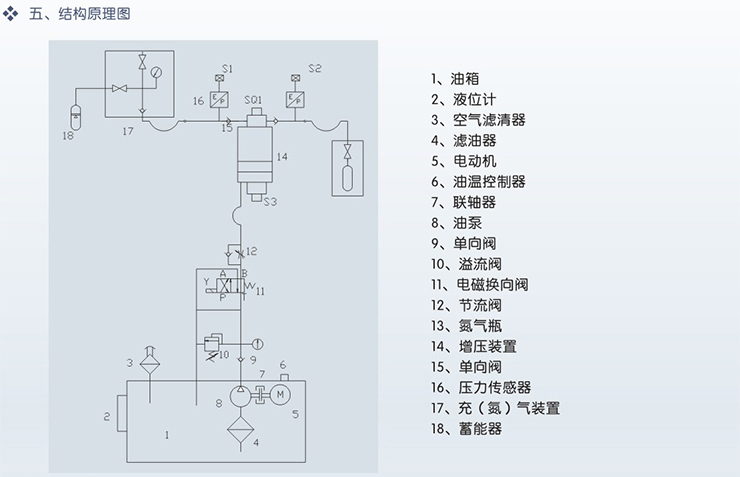

5.結構原理
6.技術參數
型號 | 輸入壓力 | 最高輸入壓力 (Mpa) | 油泵 | 充氣裝置容積 (L) | 電源 | A (mm) | B (mm) | C (mm) | 重量 (Kg) | |
壓力 (Mpa) | 流量 (L) | |||||||||
CDZs-25D1-1.6L | 3~13.5 | 25 | 31.5 | 3.75 | 1.6 | 3相380V 50HZ | 890 | 520 | 950 | 240 |
CDZs-25D1-2.5L | 7.5 | 2.5 | 1190 | 600 | 950 | 245 | ||||
CDZs-25D1-4.0L | 15 | 4 | 1200 | 640 | 1200 | 300 | ||||
CDZs-32D1-1.6L | 35 | 50 | 2.68 | 1.6 | 890 | 520 | 950 | 240 | ||
CDZs-32D1-2.5L | 5.37 | 2.5 | 1190 | 600 | 950 | 245 | ||||
CDZs-32D1-4.0L | 10.74 | 4 | 1200 | 640 | 1200 | 300 |
7.訂貨說明
?、?nbsp; 訂貨時須寫明型號代號全稱,如:工作壓力為25Mpa,充氣裝置容積為2.5L,電磁換向式的充氮小車:CDZs—25D1—2.5L。
?、?nbsp; 若對產品還有特殊要求,請向本企業商洽。
③ 本企業保留設計更改權,對修改不另行通知。
