1.產品概述
CQJ系列蓄能器充氮工具是蓄能器進行充氣、補氣、修正氣壓和檢查充氣壓力等必不可少的專用工具。它具有結構緊湊、安全可靠、承高壓、耐沖擊、使用方便等特點。
2.型號說明
CQJ _ ※ _ ※
?、? ② ③
?、?名稱代號:充氮工具
?、?壓力等級:10、20、31.5Mpa
③ 國內標準:(連接口標準為M14×1.5) 國外標準:5/8—18UNF等

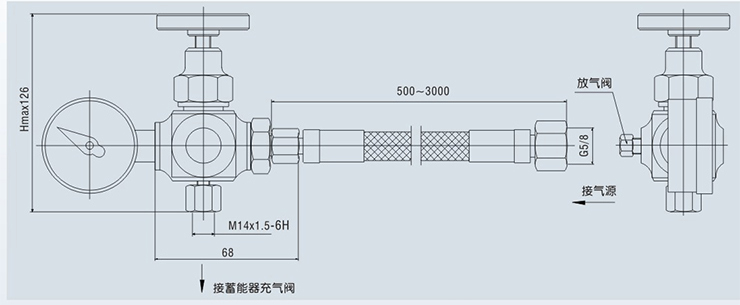

3.外形尺寸
4.技術參數
型號 | 公稱壓力 (Mpa) | 配用壓力表 | 膠管規格 | 與蓄能器連接尺寸 (mm) | 適用蓄能器型號 | 重量 (kg) | ||
刻度等級 (Mpa) | 精度等級 (Mpa) | 內徑×鋼絲層數 | 長度 (mm) | |||||
CQJ-16 | 10 | 16 | 1.5 | Φ8×1 | 500 至 3000 | M14×1.5-6g | NXQ-※/10-L/F | 1.7 |
CQJ-25 | 20 | 25 | NXQ-※/20-L/F | |||||
CQJ-40 | 31.5 | 40 | NXQ-※/31.5-L/F |
5.訂貨說明
?、?nbsp;訂貨時須寫明型號代號全稱,如:工作壓力為10Mpa〈PN〈20Mpa的充氣工具:CQJ-25(標準膠管長度為1500mm)。
?、?nbsp;如對充氣工具還有特殊要求時(如隔膜式蓄能器需要的充氣工具、進口蓄能器需要的充氣工具等),請與本公司商洽。
③ 本公司保留設計更改權,對修改不另行通知。
