1.型號說明(CE: PED指今)
NXQ □-□ / □-□-□
?、?②③ ④⑤⑥
① 囊式蓄能器
?、?結構形式: A:小口;AB:大口
③ 公稱容積:升 L
?、?公稱壓力:MPa 10 ~ 31.5MPa
⑤ 連接形式:L:螺紋連接;F:法蘭連接
?、?工作介質:Y:液壓油;R:乳化液
2.產品特性
?、?結構形式:大口,小口結構
② 固定方式:緊固環或支承環
?、?安裝方式:原則上垂直安裝
④ 工作介質:石油基液壓油,乳化液
?、?工作溫度:-20~93℃
?、?膠囊充入氣體:氮氣

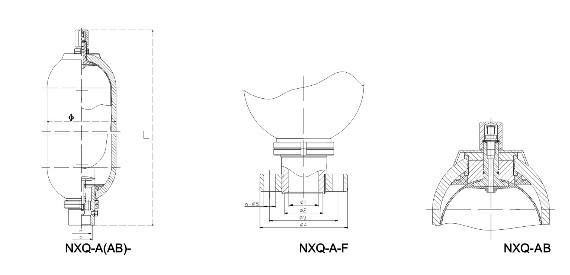

型號 | 公稱容積 | 基本尺寸 | 重量 | ||||||||
M | d | Φ1 | Φ2 | Φ3 | Φ4 | n-Φ4 | L | Φ | |||
NXQA(AB)-16/※-※-※ | 16 | M60×2 | 70 | 50 | 70 | 125 | 158 | 6-Φ21 | 870 | 219 | 51 |
NXQA(AB)-20/※-※-※ | 20 | 1000 | 58 | ||||||||
NXQA(AB)-25/※-※-※ | 25 | 1170 | 68 | ||||||||
NXQA(AB)-32/※-※-※ | 32 | 1305 | 82 | ||||||||
NXQA(AB)-40/※-※-※ | 40 | 1690 | 98 | ||||||||
NXQA(AB)-50/※-※-※ | 50 | 2035 | 118 |
3.訂貨說明
?、?訂貨時須寫明型號代號全稱,如:最高工作壓力為31.5MPa,公稱容積為16L,連接方式為法蘭連接,以液壓油為工作介質的 結構形式為小口的標準型囊式蓄能器為:NXQA-10/31.5-F-Y。
?、?若對囊式蓄能器有特殊要求時,請同本企業商洽。
?、?本企業保留設計更改權,對修改不另行通知。
